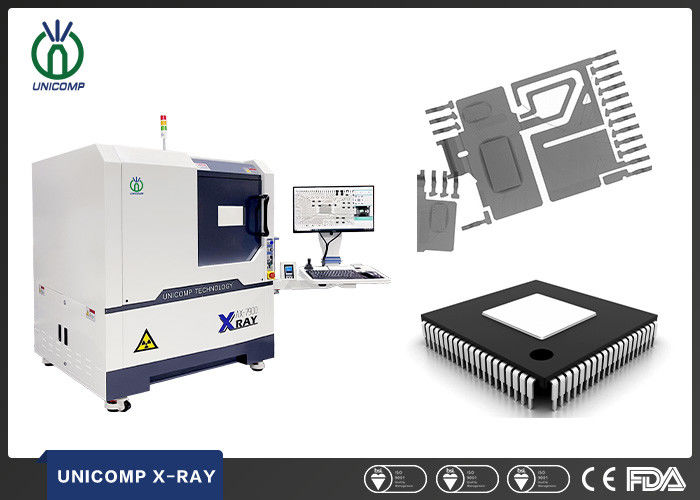

X線装置 Unicomp AX7900 For EMS SMT PCBA BGA QFN CSP
基本プロパティ
原産地:
中国
ブランド名:
Unicomp
認定:
CE, FDA
モデル番号:
AX7900
取引物件
最低注文数量:
1セット
価格:
can negotiate
支払い条件:
LC、T/T
供給能力:
1ヶ月あたりの300 PC
製品概要
CE FDA準拠X線機器 Unicomp AX7900 EMS SMT PCBA BGA QFN CSP溶接 無効チェック 記述: 90KV 5μm X線チューブ,FPD検出器.多機能ワークステーション,XY多軸運動標準,傾斜運動±60° (オプション).X線チューブとFPDのZ軸移動により拡大/減少/FOV. 便利な標的位置位置システム. 多機能のDXI画像処理システム. 複数の画像検査ルーチンのためのXYプログラミング. 最大積載面積420mmx420mm,最大.検知領域 380 x 380mmシステム増幅が300倍 特徴: 90KV 5μmのX線チューブ FPD検出器 多機能ワークステー...
製品詳細
ハイライト:
PCB の depaneling 機械
,PCB の depaneling 装置
Name:
UnicompのX線の点検機械
Application:
SMT、EMS、BGAの電子工学、CSP、LEDのフリップ・チップ、半導体
Voltage:
90kV
Detector:
フラット パネルの探知器（FPD）
Pixel Size:
84μm
FeatuFocus Spot Sizeres:
5μm
X-Ray Safety:
<1μSv/h (すべての国際基準を満たす)
製品説明
CE FDA準拠X線機器 Unicomp AX7900 EMS SMT PCBA BGA QFN CSP溶接 無効チェック
記述:
90KV 5μm X線チューブ,FPD検出器.多機能ワークステーション,XY多軸運動標準,傾斜運動±60° (オプション).X線チューブとFPDのZ軸移動により拡大/減少/FOV. 便利な標的位置位置システム. 多機能のDXI画像処理システム. 複数の画像検査ルーチンのためのXYプログラミング. 最大積載面積420mmx420mm,最大.検知領域 380 x 380mmシステム増幅が300倍
特徴:
90KV 5μmのX線チューブ FPD検出器
多機能ワークステーション,X-Y多軸運動 ±60°"弧"運動 (オプション)
動作制御には,X/Yテーブル運動+Z軸チューブと検出器運動, ±60°傾き運動 (オプション) が含まれる.
多機能DXI画像処理システム
複数の画像検査のプログラム機能
最大積載面積420mm×420mm 最大検出面積380×380mm システム拡大幅~300倍
BGA空白/面積の自動測定とレポート生成
適用可能:
LED,SMT,BGA,CSP,フリップチップ検査
半導体 包装部品 バッテリー産業
電子部品 自動車部品 太陽光発電
アルミ 鋳造 塑料 鋳造
陶器,その他の特殊産業
仕様:
| システム要約 | |
| 足跡 | 1200 (W) × 1200 (D) × 1500 (H) mm |
| 機械の重量 | 1130kg |
| 電源 | AC 110/220V 50/60Hz |
| パライウッド 梱包 サイズ | 1350 (W) × 1350 (D) × 1800 (H) mm |
| 梱包重量 | 1330kg |
| 電力消費量 | 1.3 kW |
| 放射線管 | |
| 管の種類 | 封印された |
| マックス パワー | 8W |
| 電圧 | 0~90kV (調節可能) |
| 焦点点サイズ | 5μm |
| 画像システム | |
| 検出器 | 平面パネル検出器 (FPD) |
| ピクセルサイズ | 85μm |
| 効果的な検出領域 | 65*65mm |
| フレームレート | 40fps |
| ピクセルマトリックス | 768*768 |
| システム拡大 | 600X |
| ソフトウェア | |
| 自動測定 | BGA 溶接空白 自動測定とサポートデータ/グラフィック出力 |
| 複数の測定ツール | 距離,角度,直径,ポリゴン,PTHの充填速度等を測定するサポート |
| CNC モード | CNC プログラム可能な検査,操作が簡単,ユーザーフレンドリー |
| リアルタイム表示 | 電圧,電流,角度,日付の実時表示 |
| ナビゲーション | 便利な標的位置位置位置システム |
| モーション制御システム | |
| 運動制御 | ジョイスティック,キーボード&マウス |
| 最大 積載面積/重量 | 520*420mm / 10kg |
| 最大 検査区域 | 460*400mm |
| 傾き角 | ±30° |
| マニプレーター | 5軸 X / Y / Z1 / Z2 / T |
| 産業用PC | |
| モニター | 24×FHD液晶ディスプレイ |
| システムOS | Windows 10 64ビット |
| ハードディスク | 1TB |
| RAM | 8GB |
| CPU モデル | インテル i7 プロセッサ |
| 他 の 特徴 | |
| エネルギー 節約 | X線 5分以上動作しない場合,自動オフ |
| X線 安全 | <1μSv/h (すべての国際基準を満たす) |
| 管理機関 | 指紋アクセス管理システム パスワードアクセスサポート |
| 安全操作 | 電子磁気インターロック,警告ライト,リアルタイム放射漏れモニター |
| * 仕様は通知なく変更される.すべての商標はシステムメーカーの所有物です. | |
X線画像
