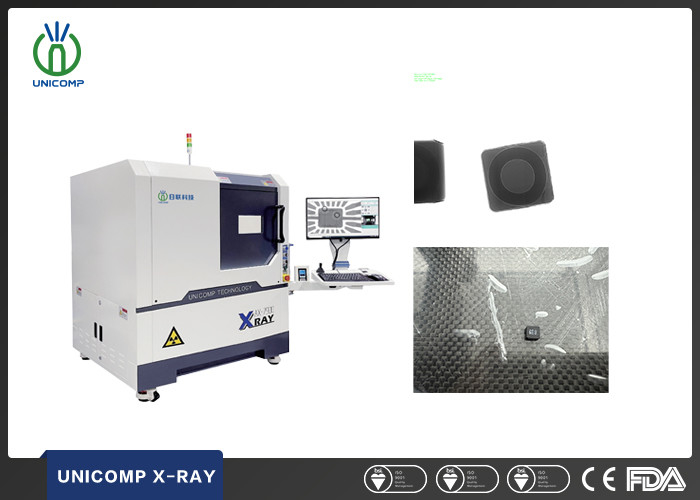

エレクトロニクス産業向け高度X線検査装置 最大荷重1240kg
基本プロパティ
原産地:
中国
ブランド名:
UNICOMP
認定:
CE, FDA
モデル番号:
AX7900
取引物件
最低注文数量:
1セット
価格:
can negotiate
支払い条件:
T/T、L/C
供給能力:
月 300 セット
製品概要
エレクトロニクス用X線検査装置 IC X線装置AX7900の概要: BGA、CSP、フリップチップ、LED、ヒューズ、ダイオード、PCB、半導体、バッテリー産業、小型金属鋳物、電子コネクタモジュール、ケーブル、航空宇宙部品、太陽光発電産業などに広く適用されています。 IC X線装置AX7900の用途: 大型検査テーブル、精密位置決め用レーザーピンポイント 正確な制御、CNCプログラミング、自動位置決め FPDチルト ±25° 安全な電磁インターロック 指紋認証管理システム 放射線量のリアルタイム監視 IC X線装置AX7900の特長: 90KV 5μm X線管、FPD検出器。 多機能ワークステ...
製品詳細
ハイライト:
先進的なX線検査機器
,エレクトロニクス用X線検査装置
,1000kgのX線検査機器
Name:
UnicompのX線の点検機械
Application:
SMT、EMS、BGAの電子工学、CSP、LEDのフリップ・チップ、半導体
Tube Voltage:
90kV
Industry:
電子産業
Size:
1215(長さ)×1325(幅)×1700(高さ)mm
X-Ray Leakage:
< 1uSv="">
Weight:
1240kg
Power Consumption:
0.8kw
製品説明
エレクトロニクス用X線検査装置
IC X線装置AX7900の概要:
BGA、CSP、フリップチップ、LED、ヒューズ、ダイオード、PCB、半導体、バッテリー産業、小型金属
鋳物、電子コネクタモジュール、ケーブル、航空宇宙部品、太陽光発電産業などに広く適用されています。
IC X線装置AX7900の用途:
-
大型検査テーブル、精密位置決め用レーザーピンポイント
-
正確な制御、CNCプログラミング、自動位置決め
- FPDチルト ±25°
- 安全な電磁インターロック
-
指紋認証管理システム
-
放射線量のリアルタイム監視
IC X線装置AX7900の特長:
- 90KV 5μm X線管、FPD検出器。
- 多機能ワークステーション、X-Y多軸移動。 ±60°「アーク」モーション（オプション）。
- モーション制御には、X/Yテーブルモーション、Z軸チューブおよび検出器の移動、±60°チルトモーション（オプション）が含まれます。
- 多機能DXI画像処理システム。
- 複数の画像検査ルーチン用のX/Yプログラミング機能
- 最大搭載エリア 600mm x 520mm、最大検出エリア 505mm x 440mm、約52倍の幾何学的倍率。
- BGAボイド/面積の自動測定とレポート生成。
AX7900の技術仕様
| 項目 | 定義 | 仕様 |
| システムパラメータ | サイズ | 1215(L)x1325(W)x1700(H)mm |
| 重量 | 1240kg | |
| 電源 |
AC 220V、50/60Hz
|
|
| 消費電力 | 0.8kW | |
| X線管 | タイプ |
密閉型
|
| 最大電圧 |
90kV
|
|
| 最大電力 |
8W
|
|
| スポットサイズ | 84μm | |
| X線システム | 増倍管 | FPD（フラットパネル検出器） |
| モニター | 24インチLCD | |
| 幾何学的倍率 | 52X | |
| 検出領域 | 最大搭載サイズ | 600mm x 520mm |
| 最大検査エリア | 505mm x 440mm | |
| X線漏洩 | <1μSv/h | |
IC X線装置AX7900の検査画像:
