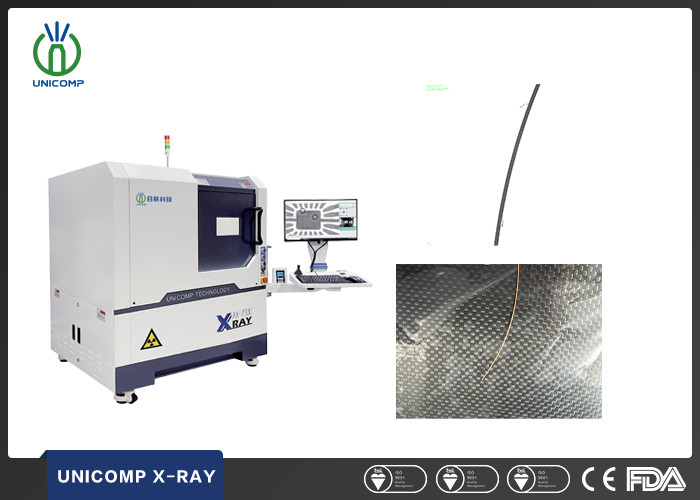

産業エレクトロニクス産業ワイヤ 1215x1325x1700mm 用 X 線検査装置
基本プロパティ
原産地:
中国
ブランド名:
UNICOMP
認定:
CE, FDA
モデル番号:
AX7900
取引物件
最低注文数量:
1セット
価格:
can negotiate
支払い条件:
T/T、L/C
供給能力:
月 300 セット
製品概要
電子機器用X線検査装置 IC X 線装置 AX7900 の説明: BGA、CSP、フリップチップ、LED、ヒューズ、ダイオード、PCB、半導体、電池製造、小型金属鋳造、電子コネクタモジュール、ケーブル、航空宇宙部品、太陽光発電産業など、さまざまな分野で広く利用されています。 IC X線装置AX7900のアプリケーション: レーザーによる正確な位置特定を可能にする大型検査テーブル 高精度制御機能、CNCプログラミング、自動位置調整機能 FPDは±25度傾斜可能 安心の電磁ロック機構 指紋アクセス制御メカニズム 放射線レベルをリアルタイムで継続的に監視 IC X線装置AX7900の特徴: 90KV ...
製品詳細
ハイライト:
電線用X線検査装置
,産業電子機器 X線検査機器
,電線X線検査装置
Name:
UnicompのX線の点検機械
Industry:
電子産業
Size:
1215(長さ)×1325(幅)×1700(高さ)mm
Weight:
1240kg
Power Consumption:
0.8kw
製品説明
電子機器用X線検査装置
IC X 線装置 AX7900 の説明:
BGA、CSP、フリップチップ、LED、ヒューズ、ダイオード、PCB、半導体、電池製造、小型金属鋳造、電子コネクタモジュール、ケーブル、航空宇宙部品、太陽光発電産業など、さまざまな分野で広く利用されています。
IC X線装置AX7900のアプリケーション:
- レーザーによる正確な位置特定を可能にする大型検査テーブル
- 高精度制御機能、CNCプログラミング、自動位置調整機能
- FPDは±25度傾斜可能
- 安心の電磁ロック機構
- 指紋アクセス制御メカニズム
- 放射線レベルをリアルタイムで継続的に監視
IC X線装置AX7900の特徴:
- 90KV 5μm X線管、FPD検出器。
- 多機能ワークステーション、XY 多軸移動。 ±60°の「円弧」動作(オプション)。
- モーション コントロールには、X/Y テーブルの動作に加え、Z 軸のチューブと検出器の動作、±60° の傾斜動作 (オプション) が含まれます。
- 多機能DXI画像処理システム。
- 複数の画像検査ルーチンのためのX/Yプログラミング機能
- 最大。積載エリア 600mm x 520mm、最大検出領域は 505 x 440 mm、幾何学倍率は約 52 倍です。
- BGA ボイド/エリアの自動測定とレポート生成。
AX7900の技術仕様
| アイテム | 意味 | 仕様 |
| システムパラメータ | サイズ | 1215(長さ)×1325(幅)×1700(高さ)mm |
| 重さ | 1240kg | |
| 力 |
AC220V、50/60Hz
|
|
| 消費電力 | 0.8kW | |
| X線管 | タイプ |
密封された
|
| 最大電圧 |
90kV
|
|
| 最大出力 |
8W
|
|
| スポットサイズ | 84μm | |
| X線システム | 増圧器 | FPD(フラットパネルディテクタ) |
| モニター | 24インチ液晶 | |
| システム倍率 | 160X/360X | |
| 検出領域 | 最大積載サイズ | 600mm×520mm |
| 最大検査面積 | 505mm×440mm | |
| X線漏れ | <1μSv/h | |
IC X線装置AX7900の検査画像:
