統合された閉管マイクロフォーカスX線源 90kV 5um
基本プロパティ
原産地:
中国
ブランド名:
Unicomp
認定:
CE
モデル番号:
UNMS-U90D
取引物件
最低注文数量:
1set
価格:
Can be negotiated
支払い条件:
T/T、L/C
供給能力:
1ヶ月あたりの100
製品概要
Unicomp 90kV 5um マイクロフォーカスX線管 半導体リードフレームX線検査装置用 主要パラメータ 最大管電圧: 90kV 最大管電力: 8W 最小スポットサイズ:
製品詳細
ハイライト:
閉鎖した管のMicrofocus X光線の源
,統合された管のMicrofocus X光線の源
,5umはX光線の源を統合した
製品説明

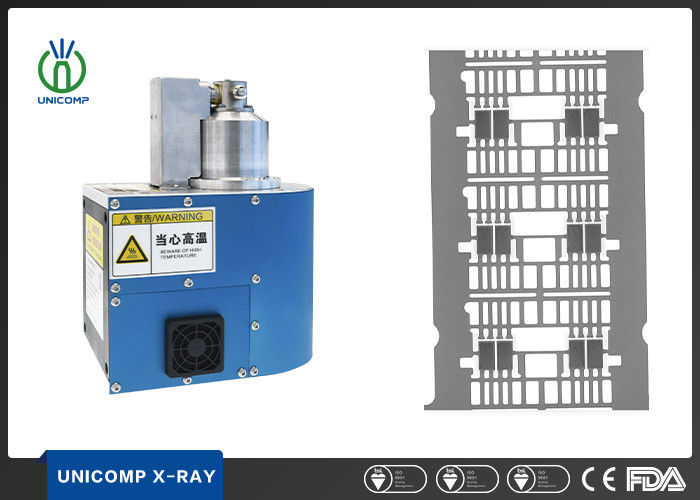

Unicomp 90kV 5um マイクロフォーカスX線管 半導体リードフレームX線検査装置用
主要パラメータ
-
最大管電圧: 90kV
-
最大管電力: 8W
-
最小スポットサイズ: <5μm @ 4W
-
ビーム角度: 45°
UNMS-U90Dは、小型・一体型の密閉管です。 90kV マイクロフォーカスX線源は、熱陰極技術を採用しており、小さな焦点サイズ、高倍率、安定したX線照射が可能です。電子部品、PCB、アセンブリ回路基板、バッテリーセルなどを透過し、鮮明で高品質な内部構造画像を取得できます。
用途
-
PCBおよび半導体デバイス
-
SMT、PCBA電子製造
-
ワイヤーハーネスとコネクタ
-
3C消費者向けバッテリー
仕様
| 動作管電圧範囲 | 0-90kV |
| 動作管電流範囲 | 0-180μA |
| 最大管電力 | 8W |
| 入力電圧(DC) | +24±0.5V |
| 消費電力 | 30W未満 |
| 焦点サイズ | 7μm(5μm@4W) |
| 窓材/厚さ | Be/0.1mm |
| 窓径 | 8mm |
| ビーム角度 | 45° |
| ターゲット材料 | W |
| FOD | 10.2±0.2mm |
| 重量 | 約3.5kg |
| 安全インターロック | 外部短絡 |
| 制御接続 | アナログ制御 |
| 動作モード | 連続 |
| 動作周囲温度 | 10-40℃ |
| 保管周囲温度 | 0-50℃ |
| 動作および保管湿度 | 10-80% |
X線画像
フットプリント
