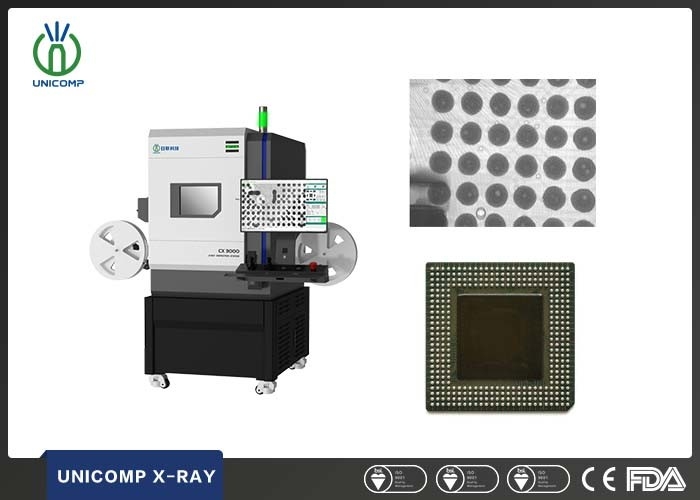

電子および電装品のためのHD BGA X光線の点検機械
基本プロパティ
原産地:
中国
ブランド名:
UNICOMP
認定:
CE, FDA
モデル番号:
CX3000
取引物件
最低注文数量:
台分
価格:
can negotiate
支払い条件:
T/T,L/C
供給能力:
1ヶ月あたりの30セット
製品概要
電子部品と電気部品のためのBGAX線検査機 ポイント定義仕様システムパラメータサイズ750 (L) x570 (W) x890 (H) mm体重300kgパワー220AC/50Hz電力消費量0.5kW放射線管タイプ閉じたマックス・電圧100kVマックス パワー200μAスポットサイズ5μm検出器強化器FPDについてX線カバー48mm × 54mm決議208Lp/cm作業ステーション最大積載サイズ200mm × 200mm最大 検査区域200mm × 200mm斜角視界360°回転装置 (オプション)X線漏れ...
製品詳細
ハイライト:
bga X光線の検査システム
,bga X光線機械
Name:
X線検査機
X-Ray Coverage:
48mm x 54mm
Industry:
電子産業
Oblique Angle Views:
360°回転式据え付け品（任意）
X-Ray Leakage:
< 1uSv="">
Applications:
BGA,CSP,LED,フリップチップ,半導体
製品説明
電子部品と電気部品のためのBGAX線検査機
| ポイント | 定義 | 仕様 |
| システムパラメータ | サイズ | 750 (L) x570 (W) x890 (H) mm |
| 体重 | 300kg | |
| パワー | 220AC/50Hz | |
| 電力消費量 | 0.5kW | |
| 放射線管 | タイプ | 閉じた |
| マックス・電圧 | 100kV | |
| マックス パワー | 200μA | |
| スポットサイズ | 5μm | |
| 検出器 | 強化器 | FPDについて |
| X線カバー | 48mm × 54mm | |
| 決議 | 208Lp/cm | |
| 作業ステーション | 最大積載サイズ | 200mm × 200mm |
| 最大 検査区域 | 200mm × 200mm | |
| 斜角視界 | 360°回転装置 (オプション) | |
| X線漏れ | <1μSv/h | |
私たちのサービス
112時間以内に回答します.
2顧客にオリジナルの製造で 競争力のある価格で
31年間の保証,無料のトレーニング,終身技術サポートを 提供しています
4.我々はあなたのために,空気,DHL,Fedex,UPS,および海で輸送を整理することができます,そして輸送後に追跡番号を与えます.
5サポートするために..Well-trainedとプロフェッショナル販売後のサービスチーム.
6マニュアルは機械のパッケージになります. それはステップでマシンを使用する方法を示します.
7商品は,支払いが受けた後にのみ出荷されます.
全自動BGA試験手順
1操作者が部品に介入する必要がない単純なマウスクリックプログラムによって,各BGAが自動的に検出できます.
2自動BGAテスト,正確にブリッジ,溶接,冷熱溶接とBGAの空白比をチェックします.
3自動BGAテスト プロセス制御のために繰り返し試験結果
4テスト結果は画面に表示され,レビューとアーカイブを容易にするためにExcelに出力することができます.
NC プログラミング
1簡単なマウスクリック操作でテスト手順を書き込む
2ステージはX,Yディレクターの位置付け,X線チューブと検出器のZ位置付けです.
3. ソフトウェアの電圧と電流の設定
4画像設定:明るさ,コントラスト,自動増幅,曝光
5. ユーザはプログラムスイッチの休止時間を設定することができます
6衝突防止システムは,最大傾きを満たし,物体を観察することができます.
検査画像:
