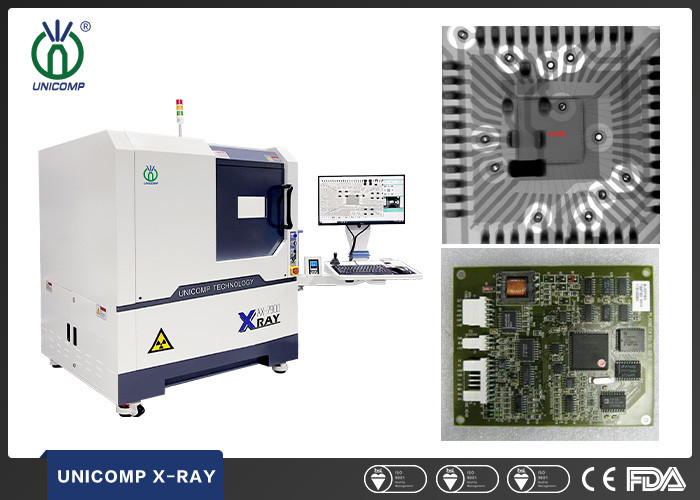

AX7900 Unicomp X光線機械SMT PCB PCBA BGAの点検高リゾリューション

基本プロパティ
原産地: 中国
ブランド名: UNICOMP
認定: CE, FDA
モデル番号: AX7900
取引物件
最低注文数量: 1set
価格: can negotiate
支払い条件: T/T、L/C
供給能力: 1ヶ月あたりの300セット
製品概要
Unicomp AX7900 高解像度のX線機器 SMT用のFPD 印刷回路板PCBA BGA検査 記述: 90KV 5μm X線チューブ,FPD検出器.多機能ワークステーション,XY多軸運動標準,傾斜運動±60° (オプション).X線チューブとFPDのZ軸移動により拡大/減少/FOV. 便利な標的位置位置システム. 多機能DXI画像処理システム. 複数の画像検査ルーチンのためのXYプログラミング. 最大積載面積600mmx520mm,最大.検知領域 505 x 440mm大きさは52倍 特徴: 90KV 5μmのX線チューブ FPD検出器 多機能ワークステーション,X-Y多軸運動 ±60°"...

製品詳細

ハイライト:

電子工学のUnicomp X光線機械

,

高リゾリューションのUnicomp X光線機械

,

CSP LED X光線の点検機械

Name: UnicompのX線の点検機械
Application: SMT、EMS、BGAの電子工学、CSP、LEDのフリップ・チップ、半導体
Tube Voltage: 90kV
Industry: 電子産業
Size: 1215(長さ)×1325(幅)×1700(高さ)mm
X-Ray Leakage: < 1uSv="">
Weight: 1240kg
Power Consumption: 0.8kw
製品説明

Unicomp AX7900 高解像度のX線機器 SMT用のFPD 印刷回路板PCBA BGA検査




記述:


90KV 5μm X線チューブ,FPD検出器.多機能ワークステーション,XY多軸運動標準,傾斜運動±60° (オプション).X線チューブとFPDのZ軸移動により拡大/減少/FOV. 便利な標的位置位置システム. 多機能DXI画像処理システム. 複数の画像検査ルーチンのためのXYプログラミング. 最大積載面積600mmx520mm,最大.検知領域 505 x 440mm大きさは52倍



特徴:


90KV 5μmのX線チューブ FPD検出器


多機能ワークステーション,X-Y多軸運動 ±60°"弧"運動 (オプション)


動作制御には,X/Yテーブル動作とZ軸チューブと検出器動作, ±60°傾き動作 (オプション) が含まれる.


多機能DXI画像処理システム


複数の画像検査のプログラム機能


最大積載面積600mm×520mm,最大検出面積505×440mm,幾何学的増幅52倍.


BGA空白/面積の自動測定とレポート生成



適用可能:


LED,SMT,BGA,CSP,フリップチップ検査


半導体 包装部品 バッテリー産業


電子部品 自動車部品 太陽光発電


アルミ 鋳造 塑料 鋳造


陶器,その他の特殊産業



ポイント 定義 仕様
システムパラメータ サイズ 1215 (L) x1325 (W) x1700 (H) mm
体重 1240kg
パワー 220AC/50Hz
電力消費量 0.8kW
放射線管 タイプ 閉じた
マックス・電圧 90kV
マックス パワー 8W
スポットサイズ 5μm
X線システム 強化器 FPDについて
モニター 24 円LCD
システム拡大 52X
検知地域 最大積載サイズ 600mm × 520mm
最大 検査区域 505mm × 440mm
X線漏れ <1μSv/h



検査画像:


AX7900 Unicomp X光線機械SMT PCB PCBA BGAの点検高リゾリューション
