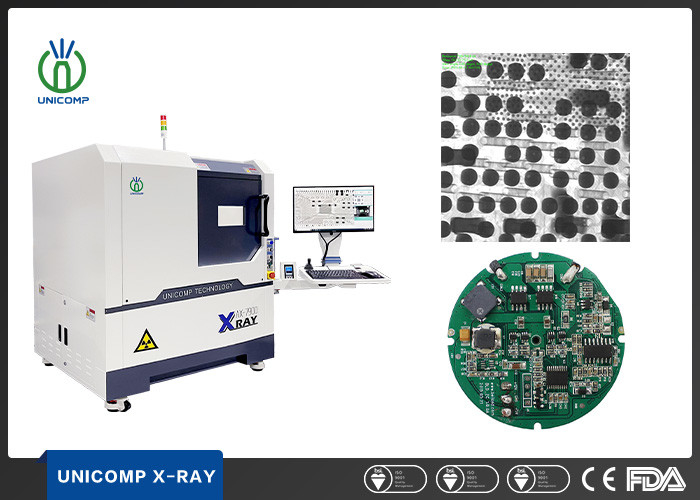

高性能の電子産業X光線の点検機械AX7900
基本プロパティ
原産地:
中国
ブランド名:
UNICOMP
認定:
CE, FDA
モデル番号:
AX7900
取引物件
最低注文数量:
1SET
価格:
can negotiate
支払い条件:
T/T、L/C
供給能力:
1ヶ月あたりの300セット
製品概要
高性能で最も経済的なX線検査機 AX7900 IC X線検査機 AX7900の説明: 90KV 5μm X線管、FPD検出器。マルチファンクションワークステーション、XY多軸移動標準、±60°チルト移動（オプション）。X線管とFPDのZ軸移動により倍率/視野を増減。便利なターゲットポイント位置決めシステム。XYプログラミングによるマルチファンクションDXI画像処理システムで、複数の画像検査ルーチンに対応。最大搭載エリア 600mm x 520mm、最大検出エリア 505mm x 440mm、約52倍の幾何学的倍率。 IC X線検査機 AX7900の特長: 90KV 5μm X線管、FPD検出器...
製品詳細
ハイライト:
半導体X光線の点検機械
,0.8 KW X光線の点検機械
,フリップ・チップX光線の点検機械
Name:
UnicompのX線の点検機械
Application:
SMT、EMS、BGAの電子工学、CSP、LEDのフリップ・チップ、半導体
Tube Voltage:
80KV/90KV
Industry:
電子産業
Size:
1215(長さ)×1325(幅)×1700(高さ)mm
X-Ray Leakage:
< 1uSv="">
Weight:
1240kg
Power Consumption:
0.8kw
製品説明
高性能で最も経済的なX線検査機 AX7900
IC X線検査機 AX7900の説明:
90KV 5μm X線管、FPD検出器。マルチファンクションワークステーション、XY多軸移動標準、±60°チルト移動（オプション）。X線管とFPDのZ軸移動により倍率/視野を増減。便利なターゲットポイント位置決めシステム。XYプログラミングによるマルチファンクションDXI画像処理システムで、複数の画像検査ルーチンに対応。最大搭載エリア 600mm x 520mm、最大検出エリア 505mm x 440mm、約52倍の幾何学的倍率。
IC X線検査機 AX7900の特長:
- 90KV 5μm X線管、FPD検出器。
- マルチファンクションワークステーション、X-Y多軸移動。±60°「アーク」移動（オプション）。
- モーションコントロールには、X/Yテーブル移動、Z軸チューブおよび検出器移動、±60°チルト移動（オプション）が含まれます。
- マルチファンクションDXI画像処理システム。
- 複数の画像検査ルーチンに対応するX/Yプログラミング機能
- 最大搭載エリア 600mm x 520mm、最大検出エリア 505mm x 440mm、約52倍の幾何学的倍率。
- BGAボイド/面積の自動測定とレポート生成。
IC X線検査機 AX7900の用途:
- LED、SMT、BGA、CSP、フリップチップ検査。
- 半導体、パッケージング部品、バッテリー産業。
- 電子部品、自動車部品、太陽光発電産業。
- アルミダイカスト、プラスチック成形。
- セラミックス、その他の特殊産業
AX7900の技術仕様
| 項目 | 定義 | 仕様 |
| システムパラメータ | サイズ | 1215(L)x1325(W)x1700(H)mm |
| 重量 | 1240kg | |
| 電源 | 220AC/50Hz | |
| 消費電力 | 0.8kW | |
| X線管 | タイプ | 密閉型 |
| 最大電圧 | 90kV | |
| 最大電力 | 8W | |
| スポットサイズ | 5μm | |
| X線システム | 増倍管 | FPD |
| モニター | 24インチLCD | |
| システム倍率 | 52X | |
| 検出領域 | 最大搭載サイズ | 600mm x 520mm |
| 最大検査エリア | 505mm x 440mm | |
| X線漏洩 | <1μSv/h | |
IC X線検査機 AX7900の検査画像:
