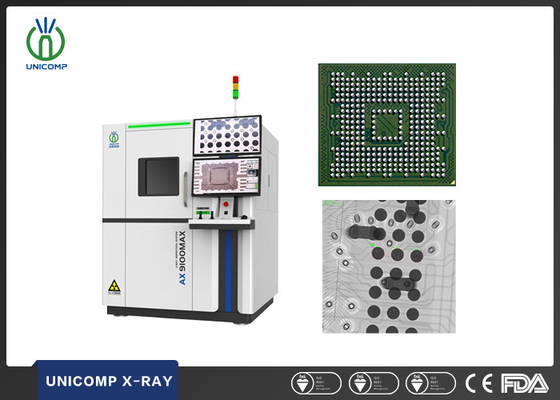

SMT PCB X線機械 Unicomp AX9100MAX 高解像度 マイクロン焦点スポット BGA 空白と溶接パスト検査用
基本プロパティ
原産地:
中国
ブランド名:
UNICOMP
認定:
CE, FDA
モデル番号:
AX9100max
取引物件
最低注文数量:
1セット
価格:
can negotiate
支払い条件:
L/C,T/T
供給能力:
100set/montrh
製品概要
BGA,CSP,Flip Chip,LED,フィューズ,ダイオード,PCB,半導体,電池産業,小型金属鋳造,電子コネクタモジュール,ケーブル,発電機と太陽光発電ほかにも 応用分野 機能 と 特徴 検査画像 システム要約 足跡 1455 (W) × 1760 (D) × 1945 (H) mm 機械の重量 2400kg 電源 AC 110~220V,50/60Hz パッケージの寸法 1710 (W) × 1950 (D) × 1875 (H) mm 梱包重量 2600kg 電力消費量 4 kW 放射線管 管型 管型 密封型 最大出力 65W 電圧 0~130kV (調節可能) 焦点点サイズ ≤7...
製品詳細
ハイライト:
SMTPCBX線機器
,高解像度のX線機器
,Unicomp AX9100MAX X線機器
X-Ray Tube Type:
密封されたタイプ
Pixel Size:
84μm
Pixel:
1536*1536
Footprint:
1455 (W) × 1760 (D) × 1945 (H) mm
Detector:
高解像度FPD
製品説明
BGA,CSP,Flip Chip,LED,フィューズ,ダイオード,PCB,半導体,電池産業,小型金属鋳造,電子コネクタモジュール,ケーブル,発電機と太陽光発電ほかにも
-
応用分野
-
機能 と 特徴
-

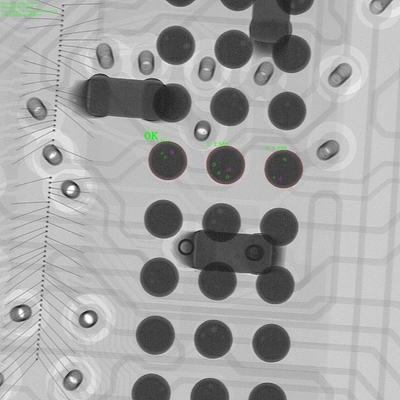

検査画像
| システム要約 | |
| 足跡 | 1455 (W) × 1760 (D) × 1945 (H) mm |
| 機械の重量 | 2400kg |
| 電源 |
AC 110~220V,50/60Hz
|
| パッケージの寸法 | 1710 (W) × 1950 (D) × 1875 (H) mm |
| 梱包重量 | 2600kg |
| 電力消費量 | 4 kW |
| 放射線管 | |
| 管型 管型 | 密封型 |
| 最大出力 | 65W |
| 電圧 | 0~130kV (調節可能) |
| 焦点点サイズ | ≤7μm |
| 画像システム | |
| 検出器 | 高解像度FPD |
| ピクセルサイズ | 84μm |
| 効果的な検出領域 | 129*129mm |
| フレームレート | 20fps |
| ピクセル | 1536*1536 |
| システム拡大 | 1600X |
| ソフトウェア | |
| ワンクリック ズームイン&アウト | ROI 地域の高速・自動ナビゲーション |
| FPDの傾き中に固定点フォロー | 軸が別々に傾いている間,テーブル自動フォロー |
| 画像の超解像度再構築のためのアルゴリズム | 一クリックで全体的な画像の透明性を賢く改善します |
| 自動画像比較 | 一クリックで全体的な画像コントラストをスマートに調整します |
| フィルター処理アルゴリズムの種類 | 鋭化,強化,色転換,画像の予備処理の機能 |
| モーション制御システム | |
| 運動制御方法 | 双ジョイスティック,キーボード&マウス |
| 最大 積載量 | フ620mm |
| 最大 検査サイズ | 600*450mm |
| 傾き検査 | 最大60°(チューブ&検出器) |
| 目標段階 | 横回転 360° |
| 産業用PC | |
| モニター (双) | 27 "4K HDディスプレイ |
| オペレーティングシステム | Windows 10 64ビット |
| ハードディスク | 1TB |
| RAM | 16G |
| CPU モデル | インテル i7 プロセッサ |
| 他 の 特徴 | |
| ドアを開け | 手動で |
| 安全操作 | 電気磁気インターロック,警告ライト,リアルタイム放射漏れモニター |
| 管理機関 | 指紋アクセス管理システム,パスワードアクセスサポート |
| X線 安全 | <1μSv/h (すべての国際基準を満たす) |
* 仕様は通知なく変更される.すべての商標はシステムメーカーの所有物です.
-
